弊社が所有する設備についてご紹介いたします。
規模こそ大きくはございませんが、試作から設計・CADデータの作成までを全て社内で行えるだけの設備をそろえておりますので、安心してご相談ください。

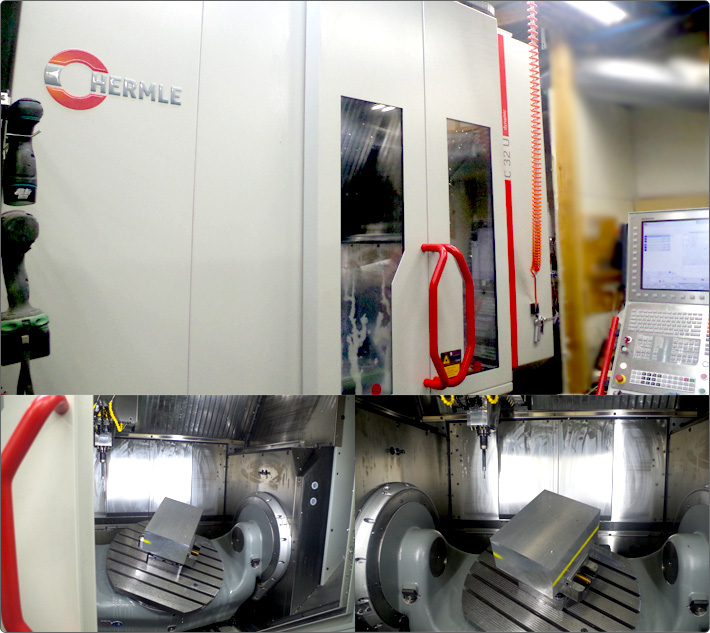

グルーブワークスでは、2018年にハームレ社製の5軸加工機『HERMLE/C32U』を導入いたしました。
ハームレ社の5軸加工機は、高い精度を要求する製品作りに適しています。
複雑な形状のご依頼や高精度を求める製作についても、是非お任せください。
ハームレ社について
ハームレ社はドイツのゴーサイムにて創業した、70年を超える歴史のある工作機械専門メーカーです。ヨーロッパを中心に高い評価と知名度を誇っています。
機械加工の分野では、工作機械に対して高精度・高効率が求められるようになります。
ハームレ社は5軸マシニングセンタの設計を「3軸工作機械の延長線上」としてとらえるのではなく、根本から設計の発想を変えて開発を行っています。
開発の際に障壁となったのは「位置精度誤差」の拡大で、軸数が増えることや温度による機械本体への影響など、5軸マシニングセンタの開発に至るまでに様々な問題を解決する必要がありました。
ハームレ社では、工作機械の構造をシンプル化。最低限の構造で対応することで、諸問題を解決しました。
| 五軸マシニングセンタ | ||
| メーカー | HERMLE(ハームレ) | |
| 型式 | C32U | |
| ストローク | 650×650×420 | |
| 特徴 | 高精度同時5軸加工が出来る機械です。 | |

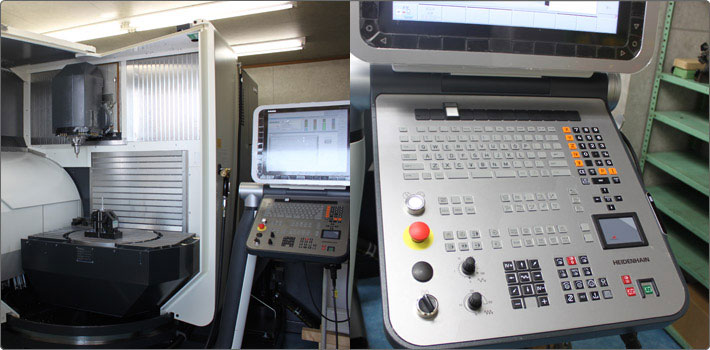

| 五軸マシニングセンタ | ||
| メーカー | DMG | |
| 型式 | DMU60 monoBLOCK® | |
| ワークサイズ | Φ800×750（500kgまで） | |
| ストローク | 730×560×560 | |
| 主軸回転数 | 18000rpm | |
| 特徴 | 同時五軸制御対応 | |

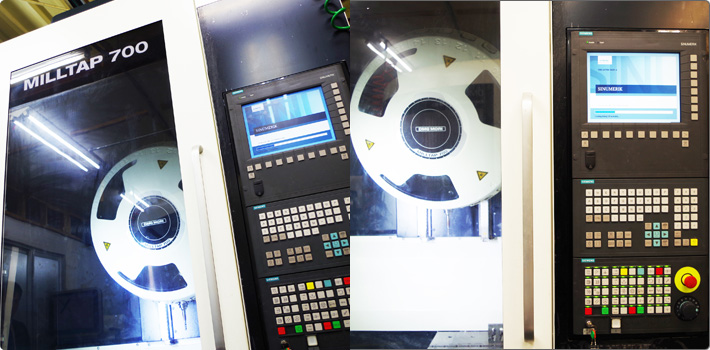

| 三軸マシニングセンタ | ||
| メーカー | DMG | |
| 型式 | MILLTAP 700 | |
| 加工エリア | 700/420/380mm(X/Y/Z軸) | |
| 主軸最大出力 | 25kW | |
| 特徴 | ツール・ツー・ツール 0.9秒の高性能ツールチェンジャを搭載 | |
| 三次元測定機 | |
| メーカー | nextengine 3Dスキャナー |
| 型式 | 3D SCANNER HD |
| 台数 | 1台 |
| 導入年 | 2010年 |

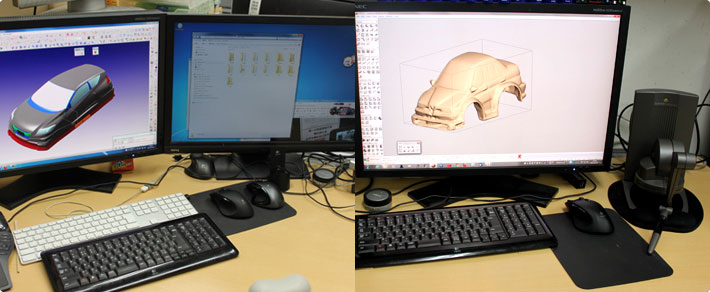

| CAD/CAM情報 | |
| 受入CADフォーマット | Auto Cadファイル（拡張子：dxf、dwg） IGESファイル（拡張子：igs） Solid Worksファイル（拡張子：prt、sldprt） Rhinocerosファイル（拡張子：3dm） Think Designファイル（拡張子：e3） STEPファイル（拡張子：step） |
| CADソフト | ThinkDesign （think3 Inc.） hyperCAD （OPEN MIND Technologies AG） Inventer Professional（Autodesk） Alius Design（Autodesk） SolidWorks （ダッソー・システムズ株式会社） Rhinoceros 4.0 （Robert McNeel & Associates） |
| ボクセルモデリングソフト | FreeForm Modeling Plus（Sensable） |
| リバースエンジニアリングソフト | Rapid Works 3,0,3（INUS Technology, Inc.） Reshepe（think3 Inc.） |
| CAMソフト | hyperMILL （OPEN MIND Technologies AG） RhinoCAM （MecSoft Corporation） |
| その他ソフト | Adobe Illustrator （Adobe Systems） Adobe Photoshop （Adobe Systems） 3ds Max Design（Autodesk） Showcase（Autodesk） Mud box（Autodesk） |
